ডি-সাব সংযোগকারীগুলির পিন উচ্চতার জন্য কি কোনও মান আছে? বাস্তবায়নের মানগুলি কী কী?

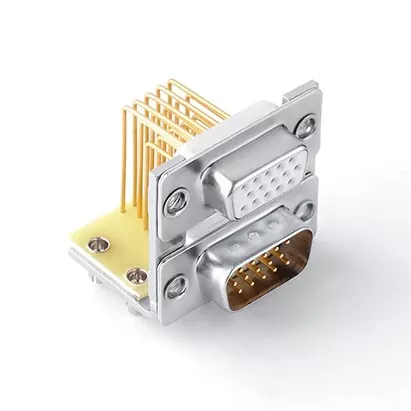

ডি-সাব সংযোগকারীএকটি সাধারণ বৈদ্যুতিন সংযোজক, ভিডিও, অডিও এবং ডেটা ট্রান্সমিশনে ব্যাপকভাবে ব্যবহৃত হয়। এর পিনের উচ্চতার জন্য আসলে কিছু স্ট্যান্ডার্ড স্পেসিফিকেশন রয়েছেডি-সাব সংযোগকারী। এই মানগুলি নিশ্চিত করে যে সংযোগের নির্ভরযোগ্যতা এবং স্থিতিশীলতা নিশ্চিত করার সময় সংযোগকারীটি অন্যান্য ডিভাইসের সাথে সামঞ্জস্যপূর্ণ।

1। ডি-সাব সংযোগকারীগুলির পিন উচ্চতার জন্য মানদণ্ড

আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন (আইইসি) এবং ইলেকট্রনিক্স ইন্ডাস্ট্রি অ্যাসোসিয়েশন (ইআইএ) এর মতো কর্তৃত্বমূলক সংস্থাগুলির প্রবিধান অনুসারে, ডি-সাব সংযোগকারীদের পিনের উচ্চতা দুটি মানকে বিভক্ত করা হয়েছে: মানক এবং নিম্ন। এই দুটি পিন উচ্চতার মান বিভিন্ন অ্যাপ্লিকেশন দৃশ্যের জন্য উপযুক্ত।

1.1 স্ট্যান্ডার্ড পিনের উচ্চতা

স্ট্যান্ডার্ড পিনের উচ্চতা সাধারণত 10.5 মিমি হয় এবং পিনের এই উচ্চতা বেশিরভাগ প্রয়োগের দৃশ্যের প্রয়োজনীয়তা যেমন কম্পিউটার, মনিটর, রাউটার এবং অন্যান্য ডিভাইসগুলির প্রয়োজনগুলি পূরণ করতে পারে। স্ট্যান্ডার্ড পিনের উচ্চতার সাথে ডি-সাব সংযোগকারীদের উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা রয়েছে এবং ঘন ঘন প্লাগিং এবং আনপ্লাগিং সহ অনুষ্ঠানের জন্য উপযুক্ত।

1.2 লো-প্রোফাইল পিনের উচ্চতা

লো-প্রোফাইল পিনের উচ্চতা সাধারণত 7.5 মিমি হয়। পিনের এই উচ্চতা সীমিত স্থান সহ অনুষ্ঠানের জন্য উপযুক্ত, যেমন ল্যাপটপ, পোর্টেবল ডিভাইস ইত্যাদি D. কম পিন উচ্চতার সাথে ডি-সাব সংযোগকারী সংযোগকারীটির আকার হ্রাস করে যখন সংযোগের কার্যকারিতা নিশ্চিত করে, যা সরঞ্জাম ডিজাইন করার সময় স্থান সংরক্ষণের জন্য সুবিধাজনক।

2। ডি-সাব সংযোগকারী পিনের উচ্চতার জন্য বাস্তবায়ন মান

ডি-সাব সংযোগকারী পিনের উচ্চতার যথার্থতা এবং ধারাবাহিকতা নিশ্চিত করার জন্য, উত্পাদনকারীদের উত্পাদন প্রক্রিয়া চলাকালীন নিম্নলিখিত বাস্তবায়ন মানগুলি অনুসরণ করতে হবে:

2.1 উপাদান মান

ভাল পরিবাহিতা নিশ্চিত করতে এবং প্রতিরোধের পরিধান করার জন্য পিন উপাদানটির প্রাসঙ্গিক মানগুলি, সাধারণত তামার মিশ্রণ বা সোনার ধাতুপট্টাবৃত উপকরণগুলি মেনে চলতে হবে।

2.2 মাত্রা সহনশীলতা মান

পিনের উচ্চতার মাত্রিক সহনশীলতা আন্তর্জাতিক বা জাতীয় মান যেমন আইইসি, ইআইএ ইত্যাদির সাথে মেনে চলতে হবে সাধারণভাবে বলতে গেলে, পিনের উচ্চতার স্ট্যান্ডার্ড সহনশীলতা ± 0.15 মিমি।

2.3 পৃষ্ঠের চিকিত্সার মান

পিন পৃষ্ঠের চিকিত্সার জারণ প্রতিরোধের বিষয়টি নিশ্চিত করতে এবং সংযোজকের প্রতিরোধের পরিধান নিশ্চিত করতে প্রাসঙ্গিক মানগুলির সাথে মেনে চলতে হবে। সাধারণ পৃষ্ঠের চিকিত্সার পদ্ধতির মধ্যে রয়েছে সোনার ধাতুপট্টাবৃত, নিকেল ধাতুপট্টাবৃত, প্যাসিভেশন ইত্যাদি।

2.4 সংযোগ কর্মক্ষমতা পরীক্ষার মান

ডি-সাব সংযোগকারীটির পিনগুলি একাধিক প্লাগিং এবং আনপ্লাগিংয়ের সময় ভাল সংযোগের কার্যকারিতা বজায় রাখে তা নিশ্চিত করার জন্য, নির্মাতাদের পণ্যটিতে একাধিক পরীক্ষা পরিচালনা করতে হবে যেমন যোগাযোগ প্রতিরোধ পরীক্ষা, প্লাগিং এবং প্লাগিং লাইফ টেস্ট ইত্যাদি।

3। সংক্ষিপ্তসার

সংক্ষেপে, এর পিন উচ্চতার জন্য স্পষ্ট মান এবং বাস্তবায়ন মান রয়েছেডি-সাব সংযোগকারী। ডি-সাব সংযোগকারীগুলি কেনা এবং ব্যবহার করার সময়, নির্মাতারা এবং ব্যবহারকারীদের ডিভাইসের মধ্যে সামঞ্জস্যতা এবং সংযোগের নির্ভরযোগ্যতা নিশ্চিত করতে পিনের উচ্চতার সম্মতিতে মনোযোগ দেওয়া উচিত।
